一個能讓您放心采購的佛山振動盤廠家！精密振動盤支承彈簧片的尺寸計算

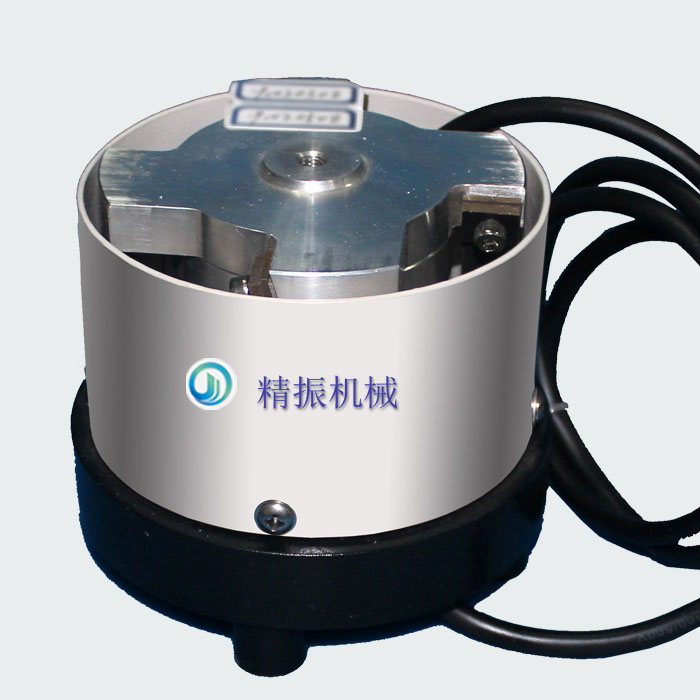

圖一：底座

    板彈簧尺寸計算

    板彈簧厚度 h=(4π2fo2L2My/3Eb)1/3

    板彈簧長度 L≥3.3y{π2f2E2My/〔[ζ-1]3b〕}1/3

    板彈簧寬度 b≈（6～10）h        ( fo—自振頻率，(1.05-1.1)f )

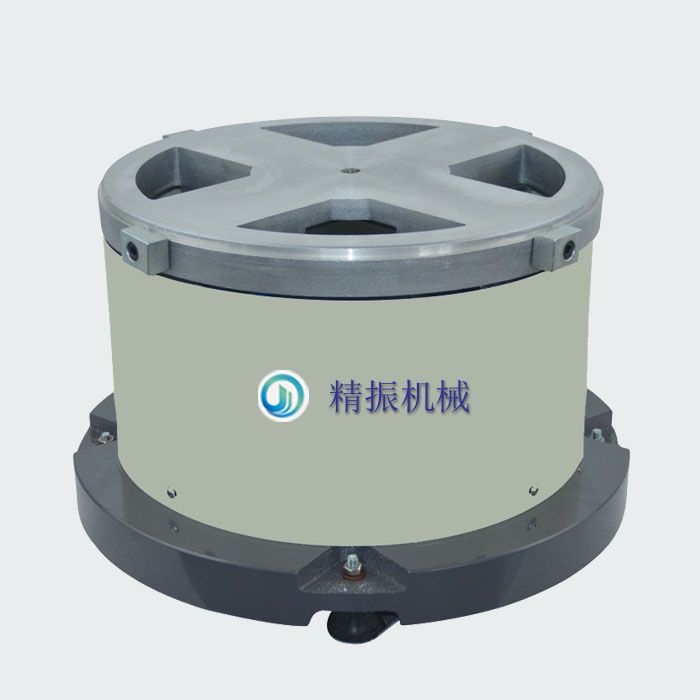

圖二：底座

   （1）在輸送較大較重工件時，彈簧剛度應選的低些 →保證料斗在共振狀態下工作，可增大振幅、減少功耗；

    圓柱彈簧尺寸計算

    彈簧桿的直徑 d=2(4πfo2L3My/9E)?

    彈簧桿的長度 L≥4.48(πf2E3y4My/[ζ-1]4)1/5
   （2）在輸送小型或較輕工件時，彈簧剛度應選的大些 →允許料斗在強迫振動狀態下工作，以保證送料平穩。
